近期，我院生态染整技术研究室余圆圆副教授、王强教授团队在Chemical Engineering Journal期刊上发表了题为“Excellent durability and multifunctional textiles with dual-mode evaporative and radiative cooling enabled by in-situ growth of SiO₂and electrostatic network coating”的研究成果，23级硕士研究生张露璇为论文第一作者（//doi.org/10.1016/j.cej.2025.168259）。本研究设计了一种基于棉织物的新型辐射/蒸发双模式冷却纺织品（Janus RC@Cotton）。首先，在棉纤维表面原位生长SiO₂粒子和喷涂PTFE，制备具有双窗口辐射制冷功能的SiO₂@Cotton。然后，在此基础上，利用聚乙烯亚胺（PEI）/植酸（PA）静电网络在SiO₂@Cotton辐射制冷织物的不同侧构建不对称的润湿性，使其具有优异的单向导湿效果，提升织物的吸湿排汗性能，增强蒸发制冷效果，进一步提升织物的降温能力（图1）。另外，静电涂层网络还赋予了多功能织物优异的耐久性（图2）和高效的抗菌性能。

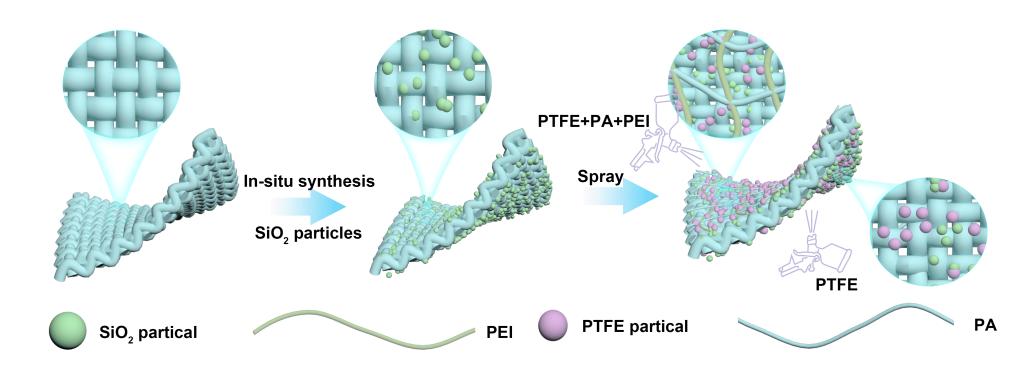

图1 Janus RC@Cotton制备流程示意图

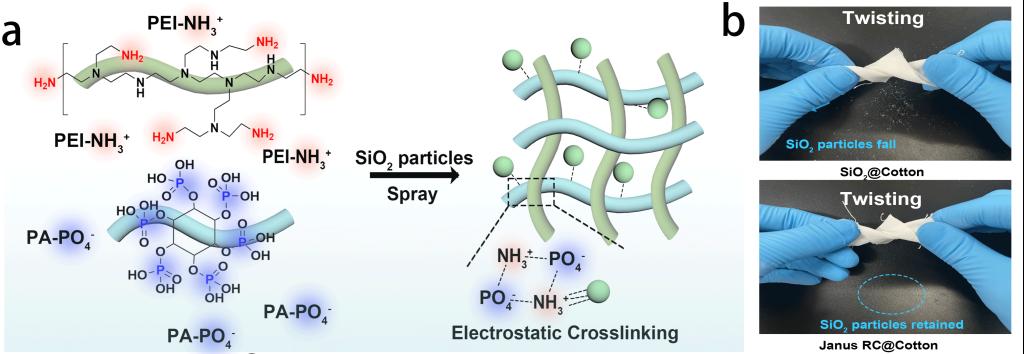

图2 a）静电网络涂层形成机理；b）静电网络涂层对SiO₂粒子牢度的影响

结果表明，在室内，潮湿状态下的Janus RC@Cotton比干燥状态温度下降了6.6 ℃。Janus RC@Cotton相比于未处理棉织物最大能实现9 ℃的降温。在室外，Janus RC@Cotton相比于未处理棉织物最大能实现8 ℃的降温。在皮肤出汗的条件下，Janus RC@Cotton可以实现优异的亚环境冷却（8.3 ℃）。Janus RC@Cotton具有优异的耐久性，在40次洗涤后仍然保持10 ℃左右的降温效果。同时，静电涂层网络赋予了织物高效的抗菌性能，对大肠杆菌和金黄色葡萄球菌的抗菌率达到99.9%。

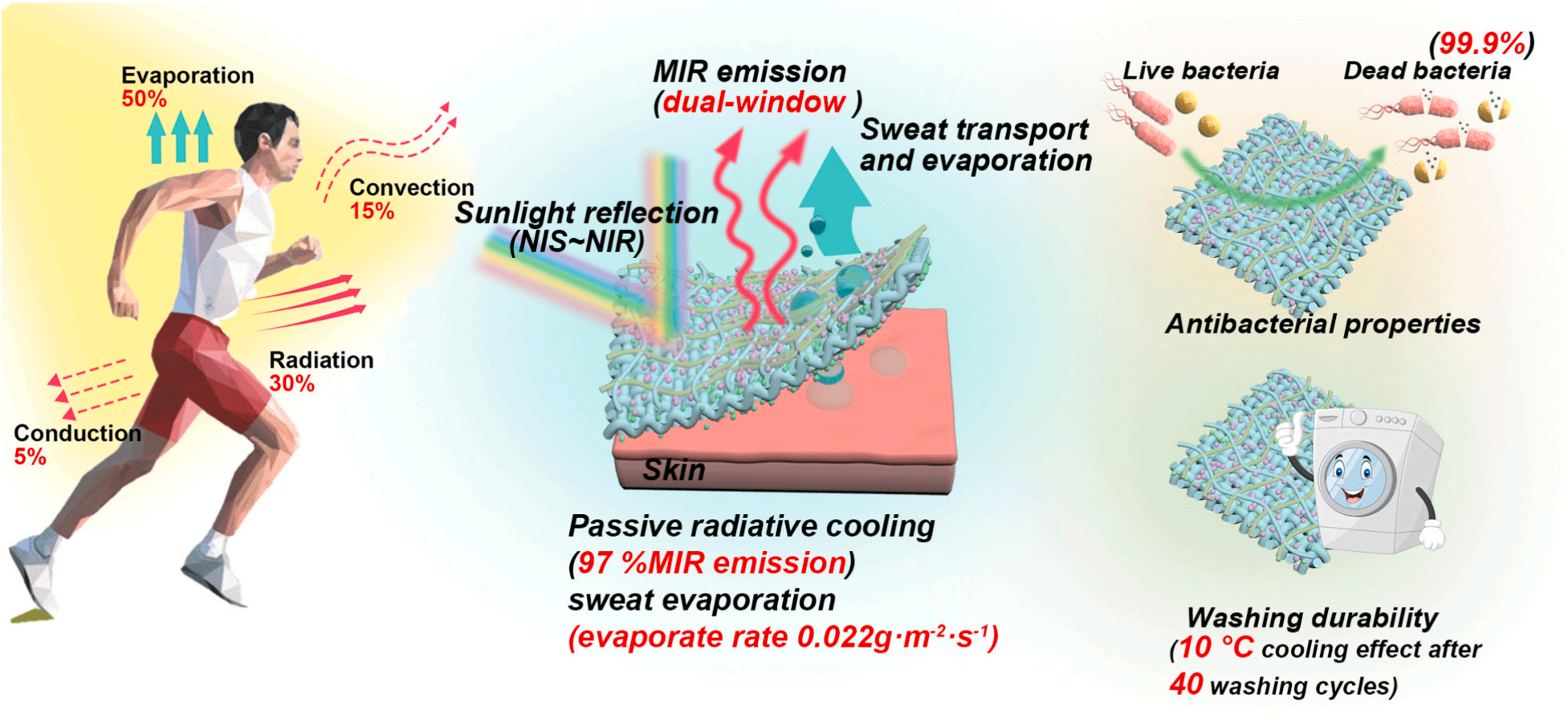

图3 Janus RC@Cotton作用机制示意图

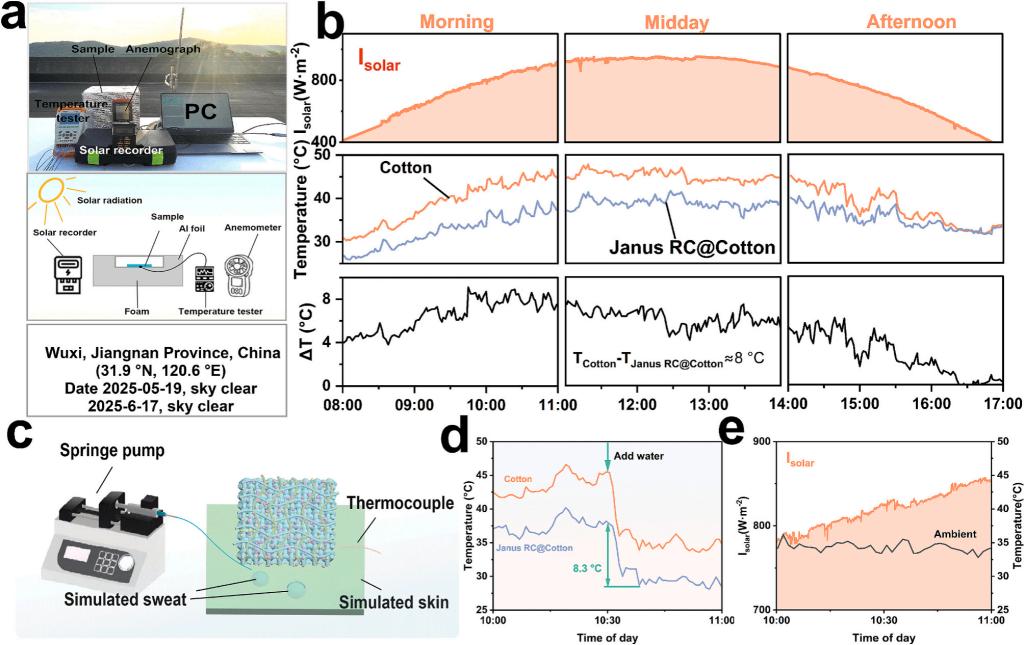

图4Janus RC@Cotton室外降温效果
